在电子设备维修、电路设计与调试中，准确判断电子元器件的好坏至关重要。一个损坏的元件可能导致整个系统失效。本文将系统介绍常见电子元器件的测试方法，并对其抗损坏能力（即鲁棒性）进行简要分析与排行。
一、 如何测试电子元器件是否损坏
测试通常分为离线测试（从电路板上取下）和在线测试（在路测试），后者受周边电路影响，结果需谨慎判断。以下是针对几类常见元器件的通用测试方法：
- 电阻器
- 万用表测试：使用数字万用表的电阻档。离线状态下，将表笔接触电阻两端，读取阻值。若阻值接近标称值（考虑误差范围），则正常；若显示无穷大（开路）或远小于标称值/为零（短路），则损坏。
- 观察法：查看表面是否有烧焦、裂纹、涂层脱落等物理损伤。
- 电容器
- 万用表电阻档初步判断（主要针对电解电容等较大容量电容）：测试前先短接放电。将表笔接于电容两极，正常电容应能看到阻值从很小逐渐增大至无穷大的充电过程。若始终显示阻值极小（短路）或无穷大（开路），则可能损坏。
- 电容档测量：使用带有电容测量功能的万用表或专用电容表，直接测量其容量是否在标称误差范围内。
- ESR表测量：对于开关电源等高频电路中的电容，等效串联电阻（ESR）增大是常见故障，需用ESR表检测。
- 电感器/变压器
- 通断测试：用万用表电阻档测量线圈两端，阻值通常很小（几欧姆以下）。若开路则损坏。
- 绝缘测试（针对变压器）：用兆欧表测量绕组与绕组、绕组与铁芯间的绝缘电阻，应足够大。
- 二极管
- 万用表二极管档：红表笔接正极，黑表笔接负极（对于普通硅二极管），应显示约0.5-0.7V的正向导通压降；反接则显示溢出（无穷大）。若正反向都导通（接近零）或都开路（无穷大），则损坏。
- 稳压二极管、LED等：可用类似方法，注意导通压降不同。
- 晶体管（三极管、场效应管MOSFET等）
- 万用表二极管档初步判断：将其视为两个背靠背或面对面的二极管（PN结）进行测量，检查BE、BC、CE（或GS、GD、SD）结的单向导电性。更准确的判断需要专用晶体管测试仪或图示仪。
- 在线测试：可在通电状态下，测量关键引脚电压是否与正常电路图标注值相符。

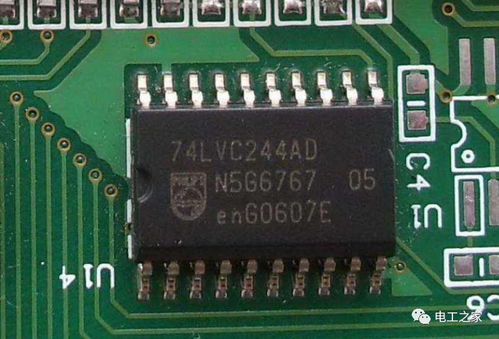

- 集成电路（IC）
- 电压法：在通电状态下，测量各电源引脚电压是否正常，关键输入/输出引脚电压是否与电路原理预期相符。
- 电阻法：断电后，测量电源引脚对地电阻，与正常板对比，若阻值异常小可能内部短路。
- 替换法：在怀疑其损坏且其他外围元件正常时，用同型号良品替换验证。
- 信号注入/跟踪法：使用示波器、逻辑分析仪等观察输入输出信号波形。
通用安全提示：测试前务必断电，并对大电容放电。在线测试时，需考虑并联电路的影响。
二、 电子元器件抗损坏能力（鲁棒性）简要解析与排行榜
元器件的“抗损坏能力”是一个综合概念，取决于其结构、材料、工艺及工作条件（电压、电流、温度、静电、机械应力等）。以下从常见故障诱因角度，对部分元器件的相对脆弱性进行定性排序（从相对脆弱到相对坚固）：
【相对脆弱梯队】
1. MOSFET/IGBT等功率半导体器件：极其害怕静电（ESD）和过电压（如开关感性负载产生的浪涌）。栅极氧化层非常薄，易被击穿，且损坏常在瞬间发生。
2. CMOS集成电路：输入阻抗高，对静电敏感，易因ESD导致内部栅极击穿而永久损坏。
3. 电解电容器：寿命相对较短，怕高温、怕反压、怕纹波电流过大。长时间工作或高温环境下，电解液干涸导致容量减小、ESR增大是常见失效模式。
4. 普通二极管/晶体管：怕过流（导致热击穿）和过反压（导致雪崩击穿）。但比MOSFET耐静电能力稍强。
5. 电感器：怕过流（导致磁饱和或漆包线烧毁），但结构简单，通常较耐用。
6. 电阻器：主要怕过功率（导致烧毁）。在额定功率和电压下工作，非常稳定可靠。薄膜电阻比绕线电阻更怕瞬间高压脉冲。
7. 陶瓷电容器/薄膜电容器：无极性，寿命长，怕机械裂纹和极高电压。多层陶瓷电容（MLCC）有“脆裂”风险。
8. 变压器（工频）：结构坚固，主要怕过热（绝缘老化）和过载。在额定条件下工作寿命很长。
【相对坚固梯队】
重要说明：此“排行榜”仅为在一般应用场景和常见应力下的粗略定性比较。元器件的实际可靠性高度依赖于正确的选型、合理的电路设计、良好的散热以及规范的生产、操作流程（如防静电）。例如，一个设计裕量充足的MOSFET在妥善保护的电路中，可能比一个工作在极限功率下的电阻更“耐用”。因此，理解各类元器件的失效机理并为其提供适当的工作条件与保护，才是确保电子设备长期稳定运行的关键。
